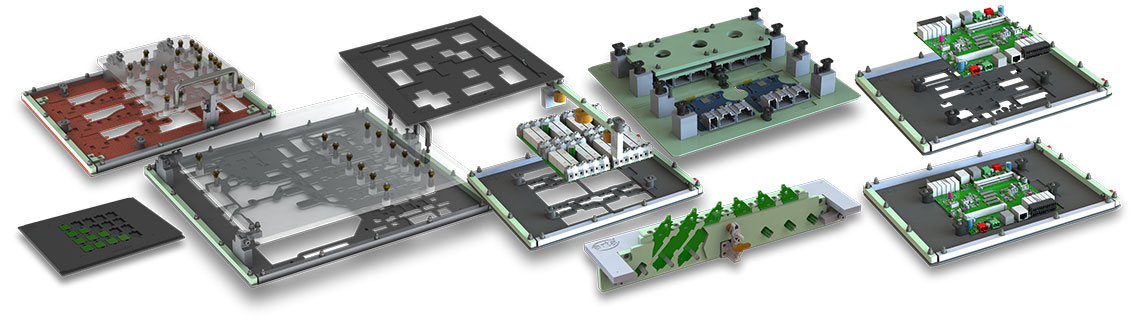

Palet üretiminde en önemli unsur, yalnızca işleme süreci değil, aynı zamanda doğru tasarımdır. Arta Teknoloji, sahip olduğu bilgi birikimi ve deneyimle her üretim sürecine uygun, minimum sorunla maksimum verim sağlayacak palet tasarımları ve üretimleri gerçekleştirmektedir. Tecrübemizin sağladığı en büyük avantajlardan biri de tasarlanan paletlerin ilk kullanımda sorunsuz çalışarak hızlı bir şekilde üretim sürecine entegre olabilmesidir.
Paletli üretim sayesinde genel hedef; daha verimli, kaliteli ve düşük maliyetli üretim gerçekleştirmektir.
✔ Bölgesel lehimleme ve maskeleme,
✔ PCB taşıma ve eğilme/bükülmelerin önlenmesi,
✔ Opsiyonel üst baskı ile komponent sabitleme, destekleme ve pozisyon belirleme,
✔ Komponent koruma,
✔ Lehimleme ve üretimde en yüksek performans,
✔ İlk denemede doğru sonuç (%96)
✔ Hassas işlenmiş ve ince detaylara sahip paletler,
✔ Düzgün lehim akışı için alt yüzeyde lehim yolları
✔ Maliyet avantajı sağlayan çözümler.

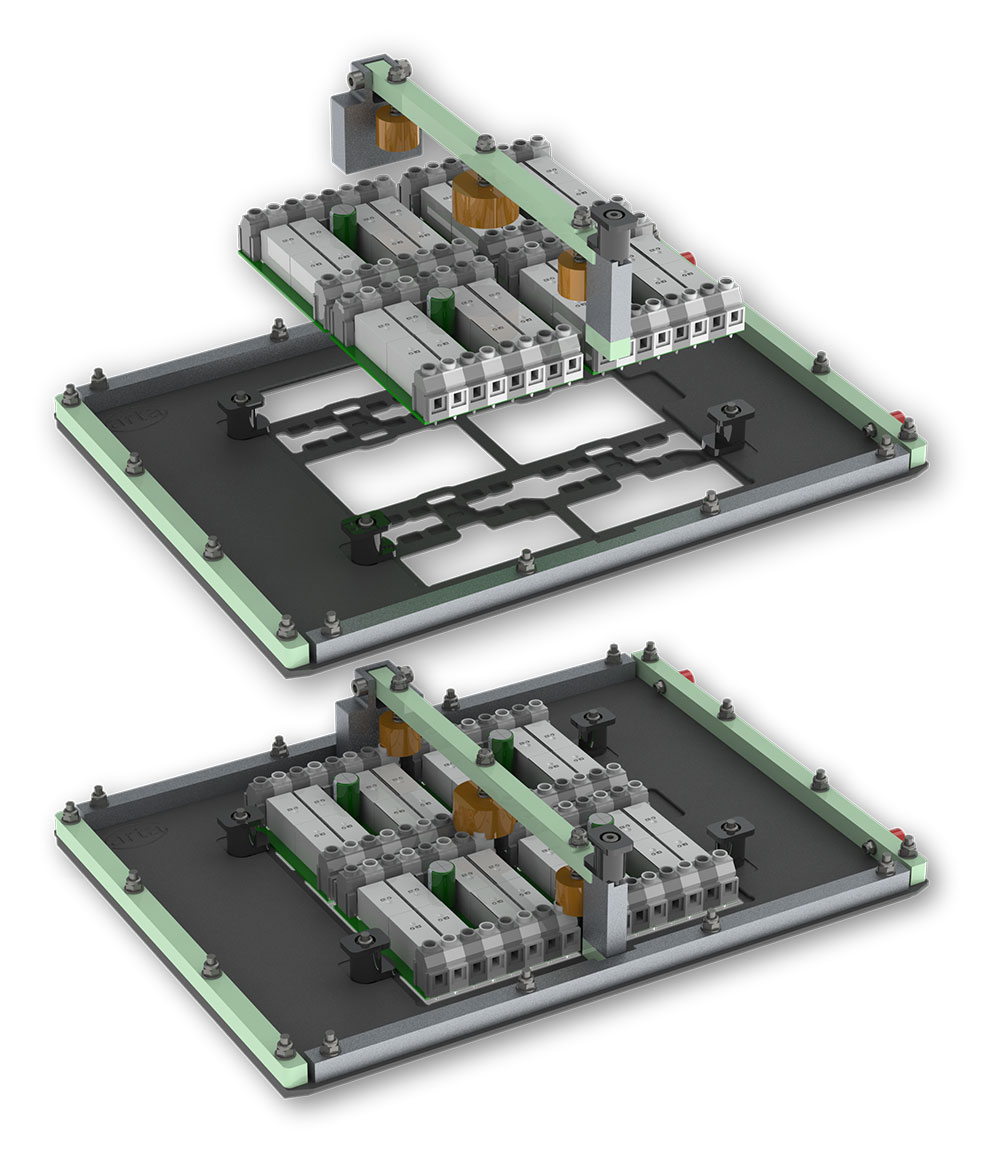

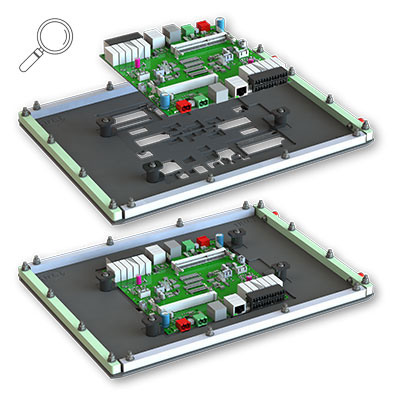

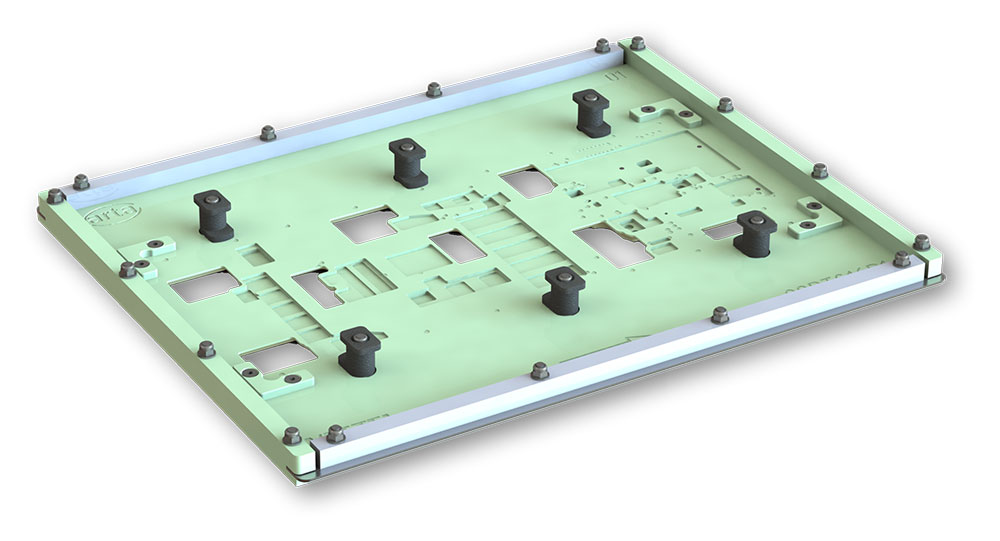

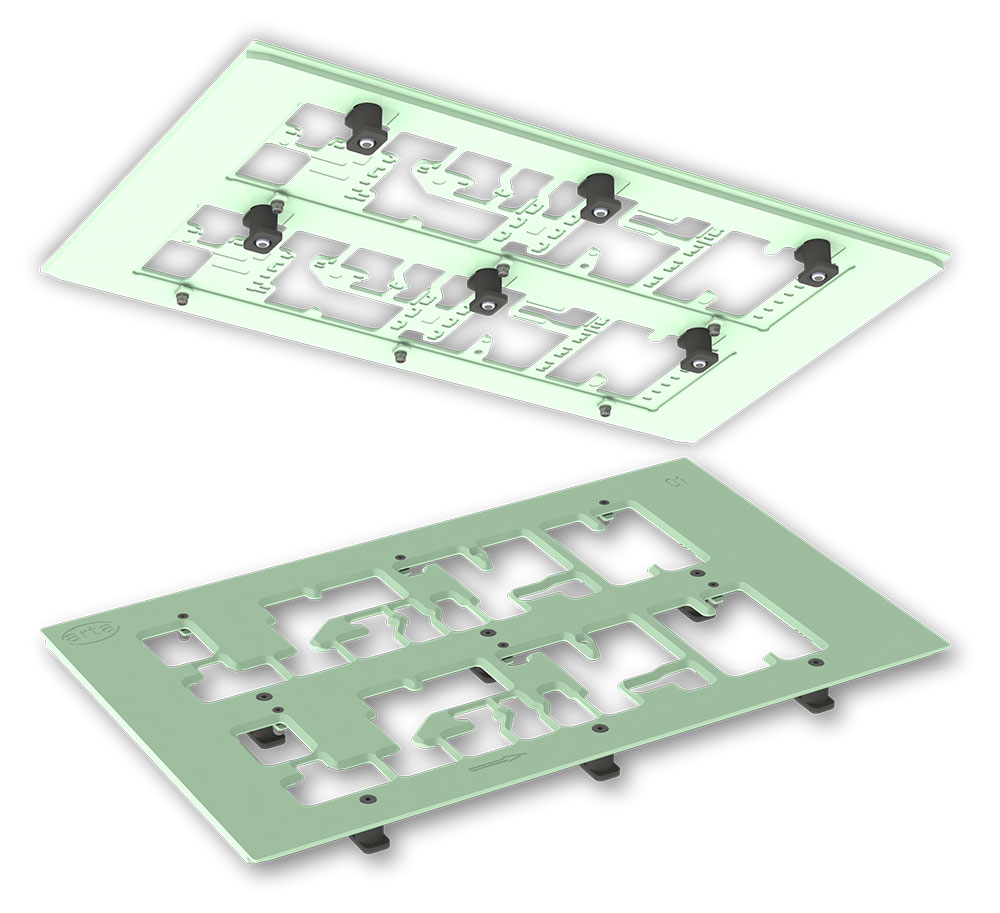

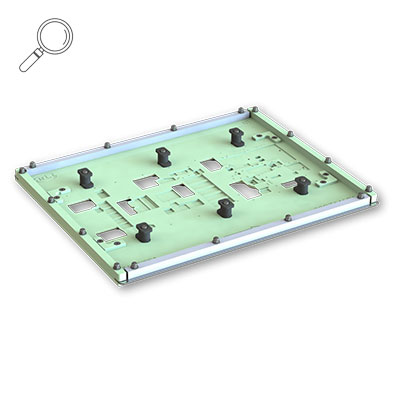

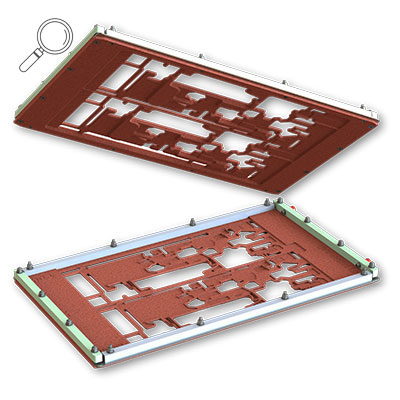

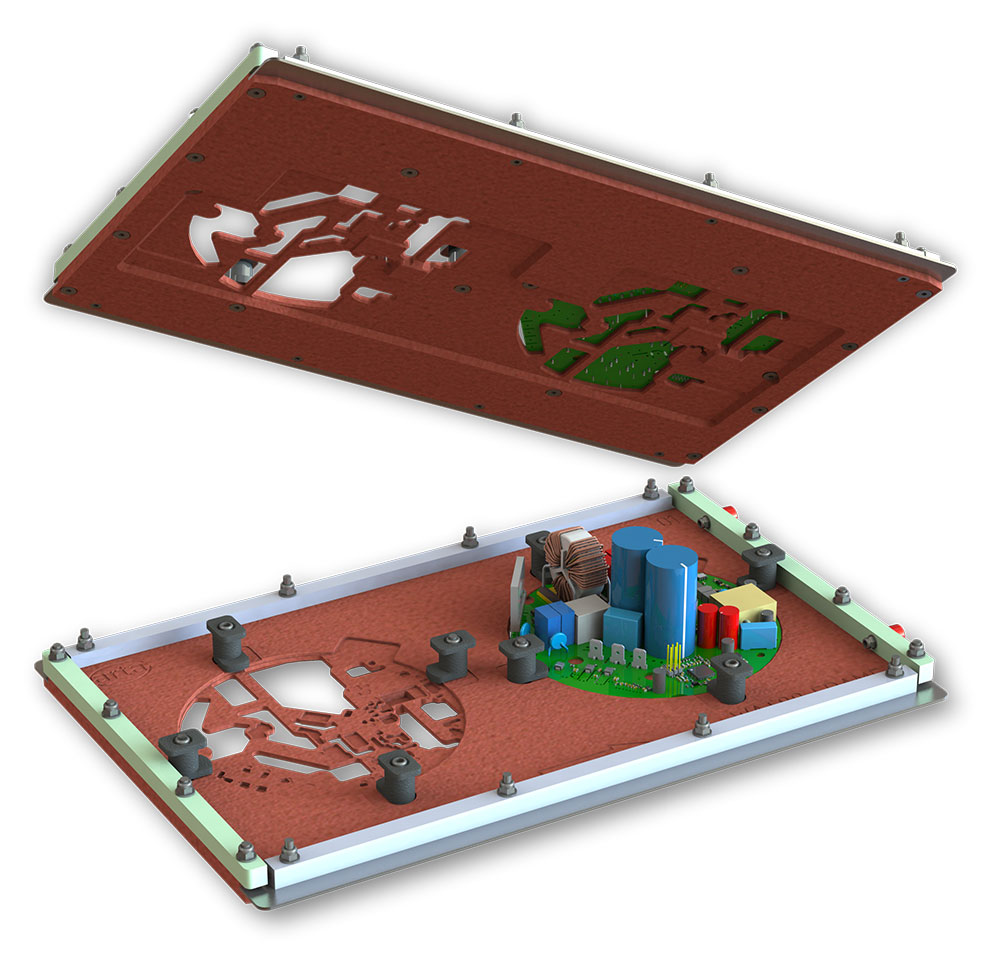

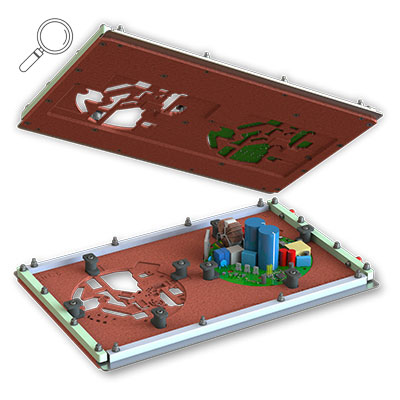

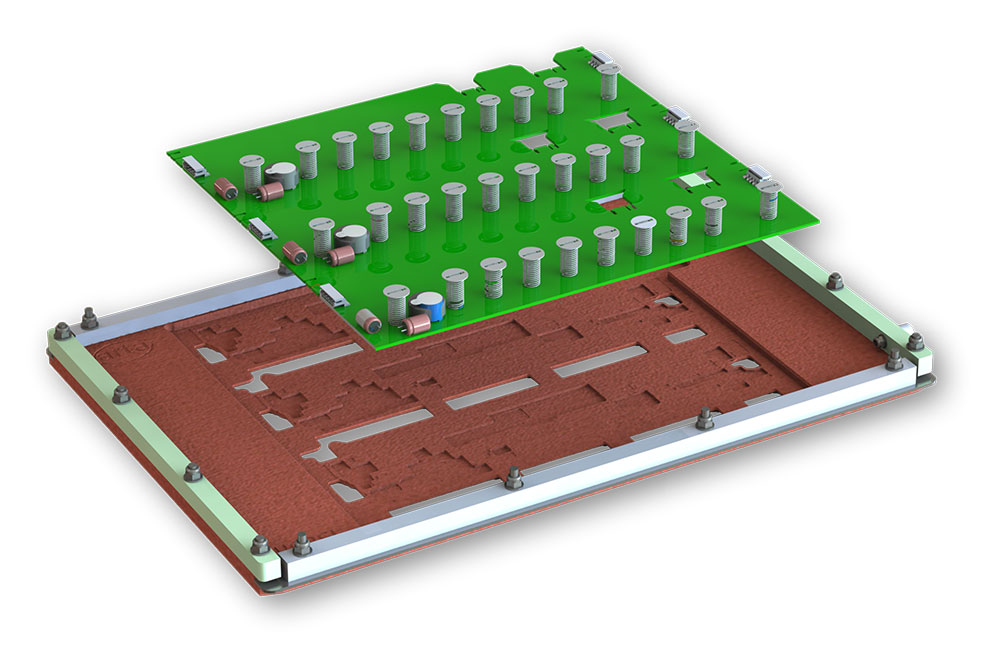

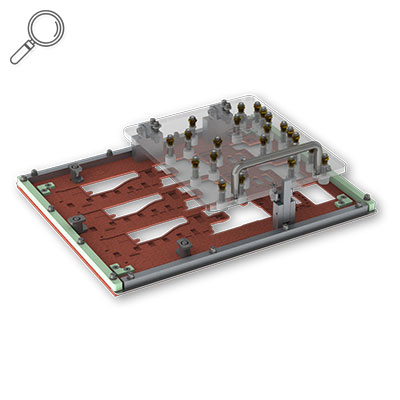

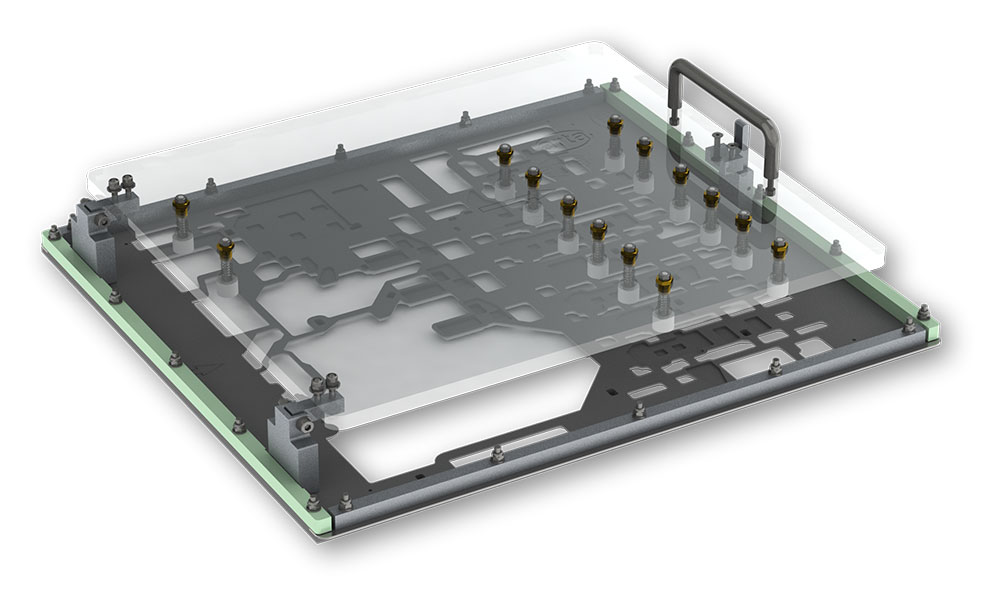

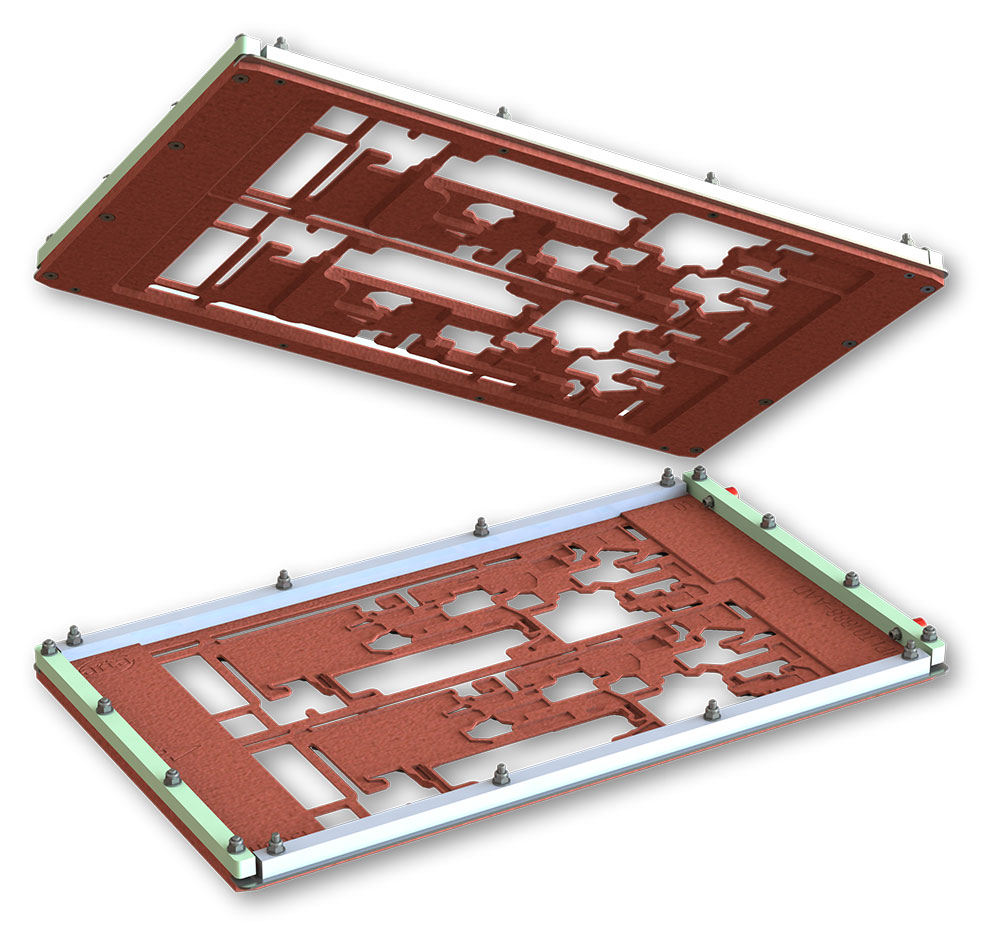

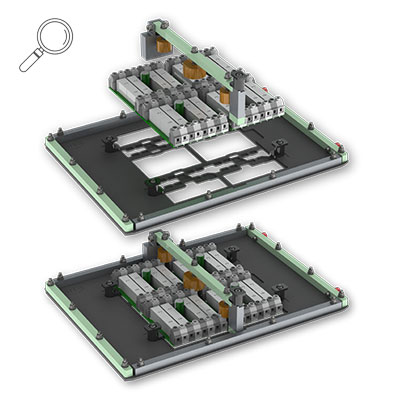

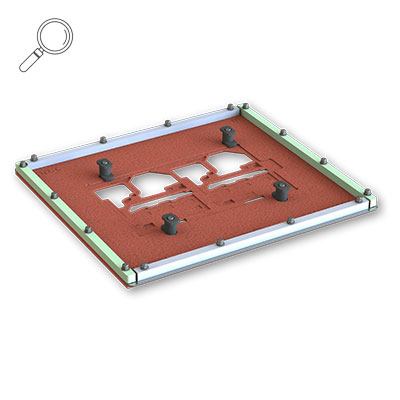

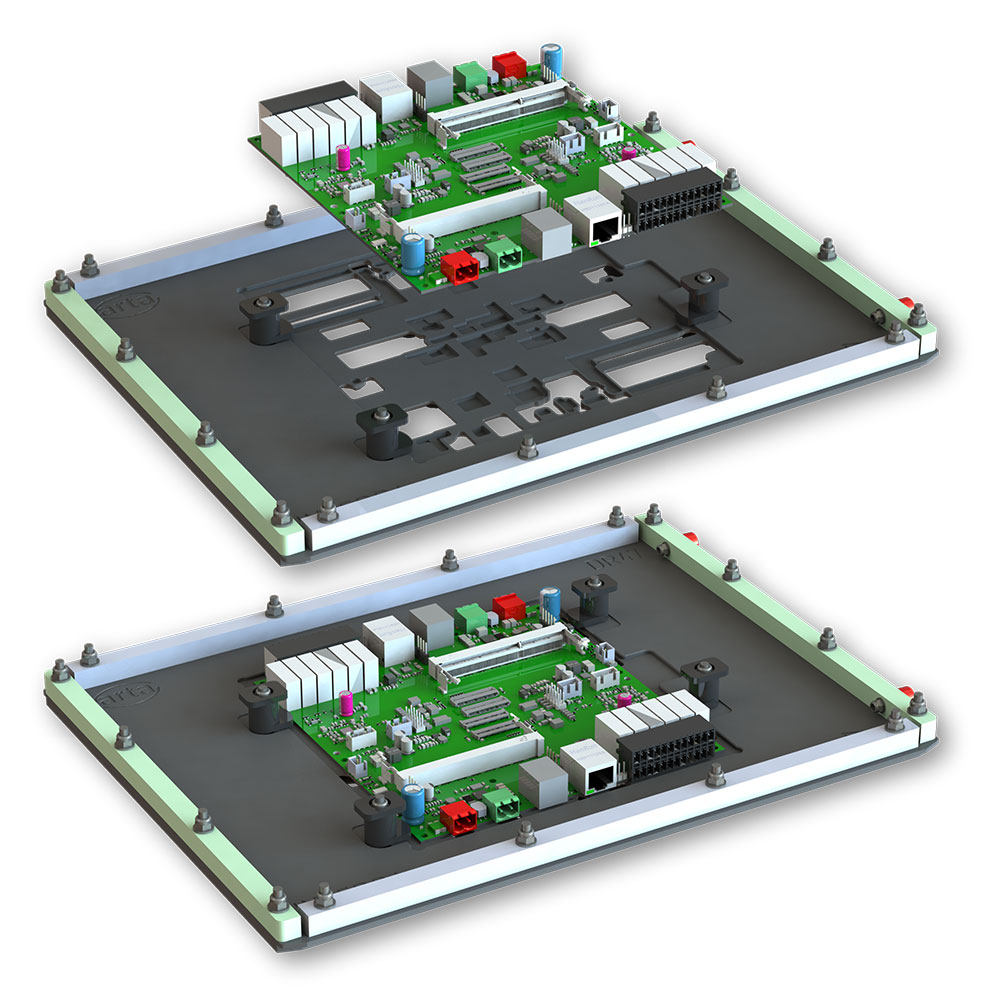

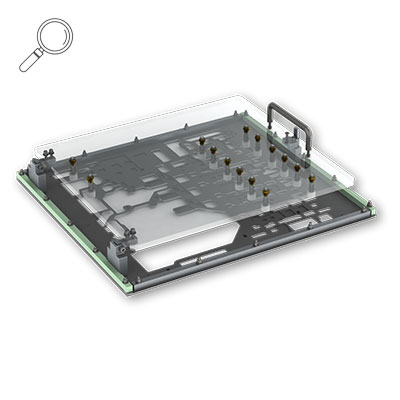

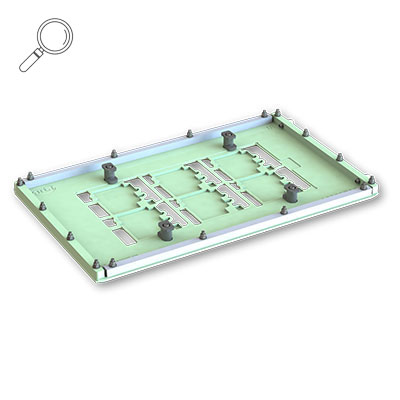

Dalga lehimleme paletleri tasarım ve üretim açısından en zor paletlerdir. Önceden lehimlenmiş SMD komponentler en iyi şekilde korunurken lehimlemenin ideale yakın olması ve lehim akışının en iyi şekilde sağlanması gerekir. Ayrıca paletin hem malzemesi hem de tasarımı ile yüksek kullanım adetlerine imkan tanıması gerekir. Paletleri, üretim süreçlerinde yüksek kalite, düşük hata oranı ve maliyet avantajı sağlayacak şekilde tasarlıyoruz.
✔ Alt yüzeyde krem lehim kullanımıyla lehim kalitesi artar, hatalar azalır ve adhesive problemleri ortadan kalkar.
✔ PCB’de oluşabilecek eğilme ve bükülmeler kaynaklı proses hataları engellenir.
✔ Maskeleme için kullanılan sökülebilir maske maliyeti ve işçiliği ortadan kalkar.

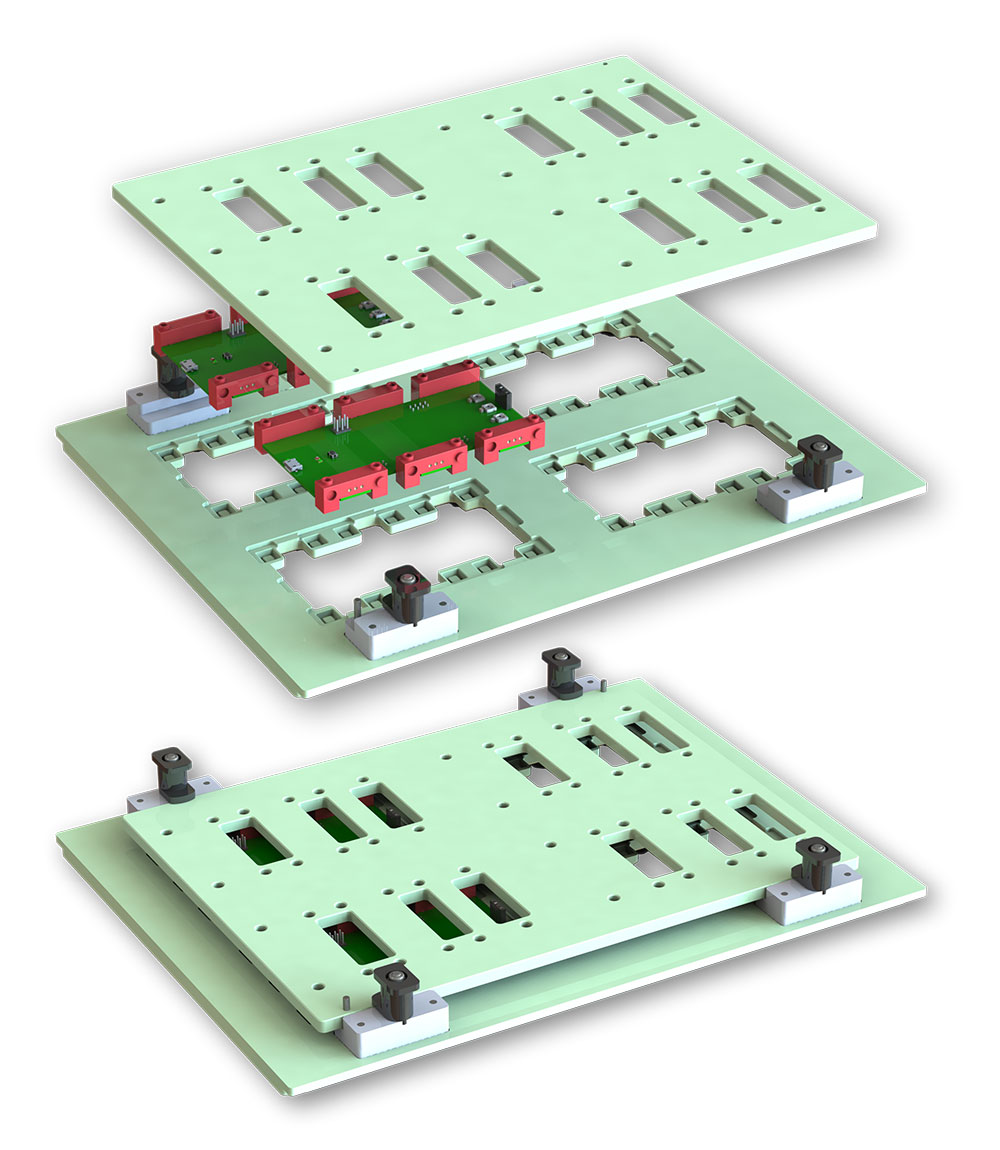

✔ Opsiyonel üst baskı ile üst yüzeydeki komponentler desteklenerek kalkma veya hatalı montaj problemleri ortadan kaldırılır.

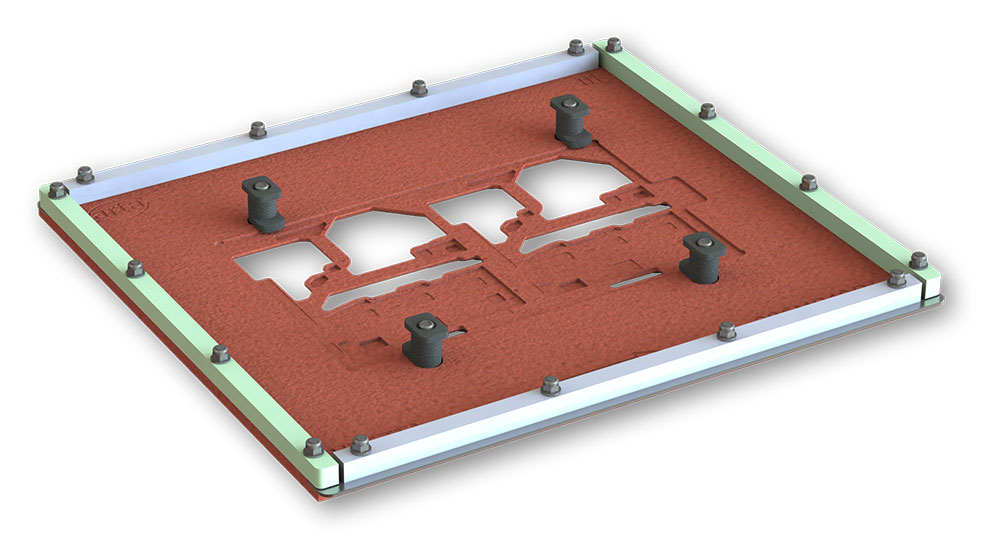

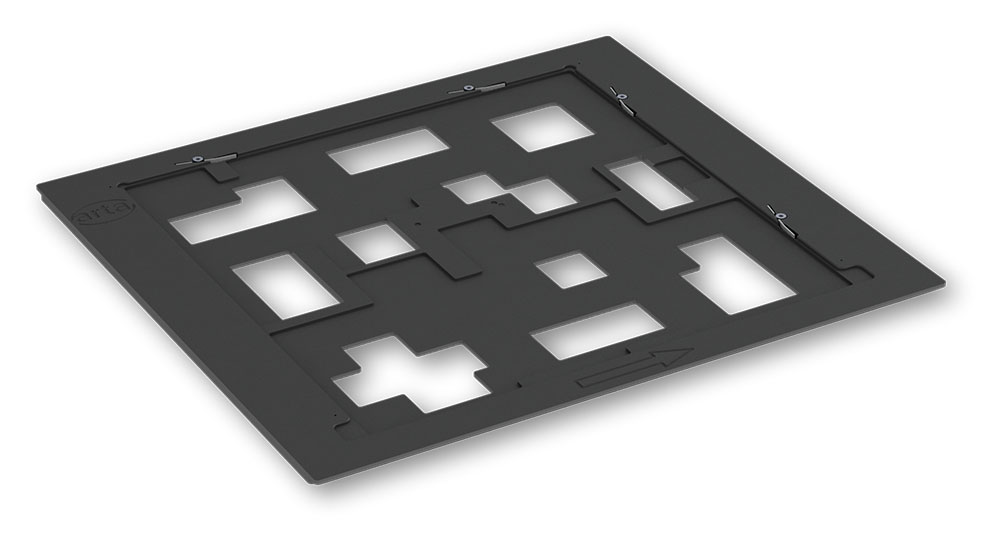

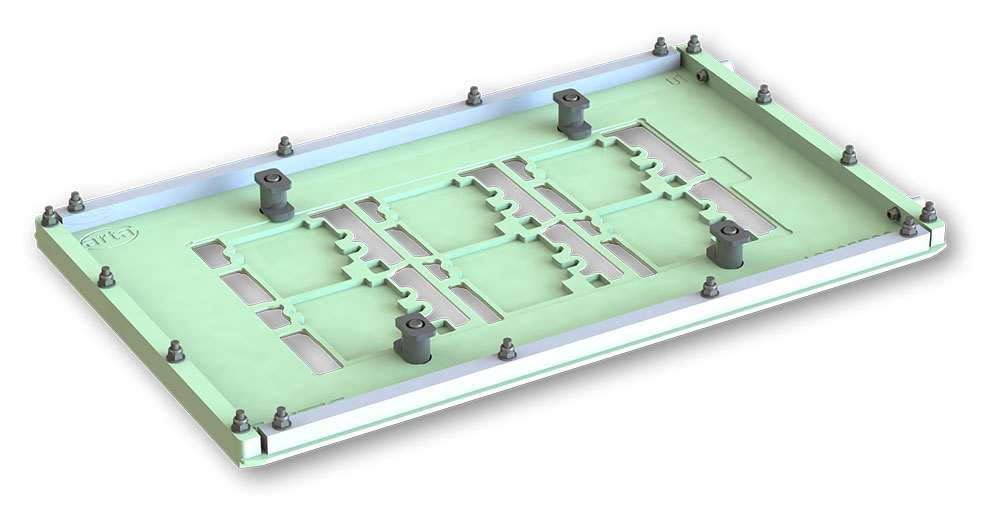

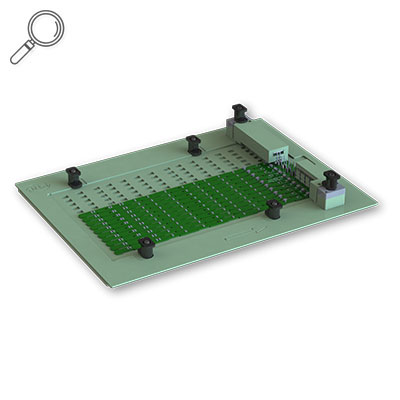

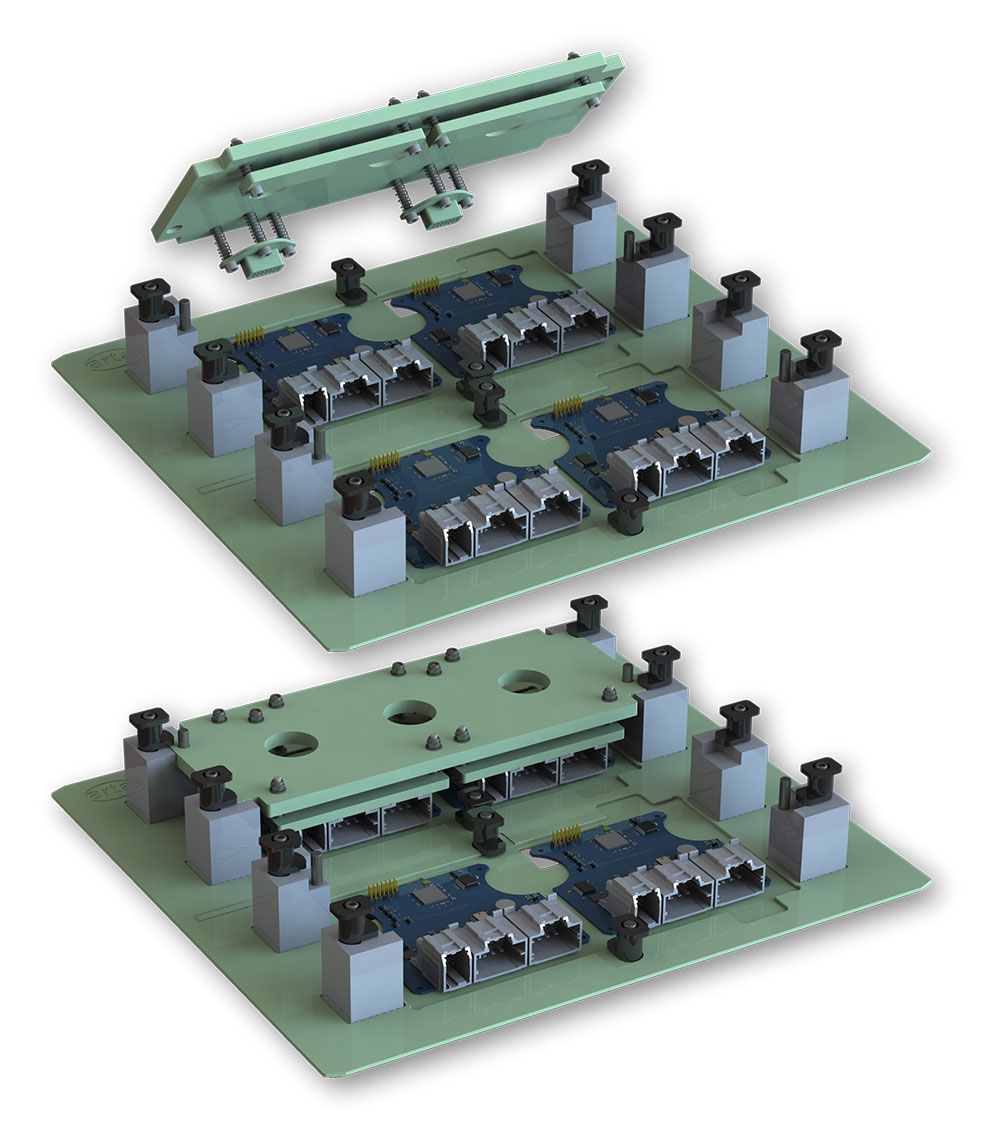

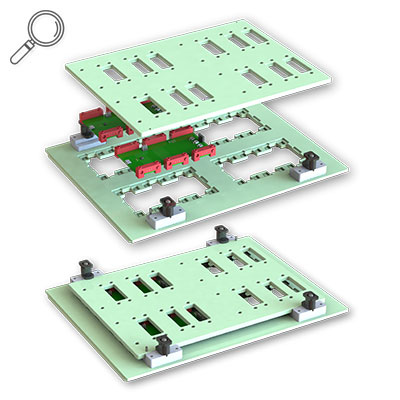

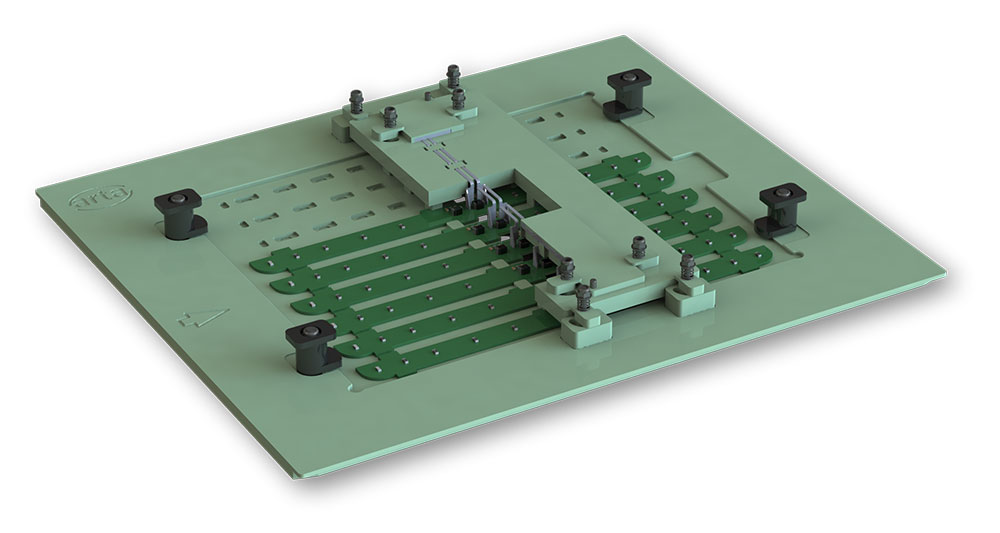

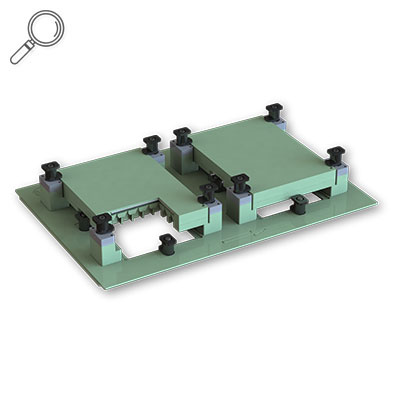

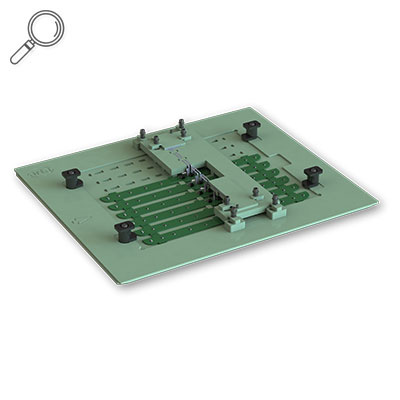

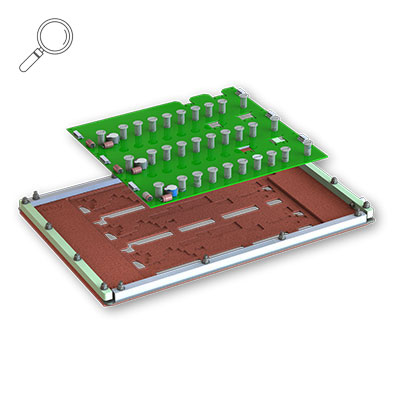

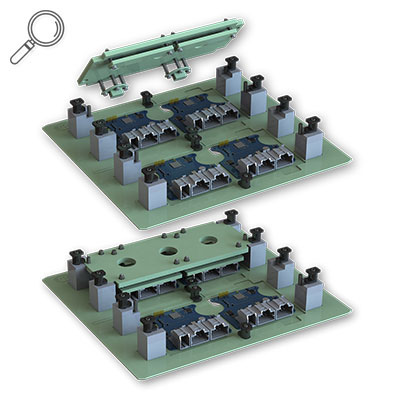

Bölgesel lehimleme paletleri dalga lehimleme paletlerine göre nispeten daha basittir ve daha az zor ortamda çalışır.
✔ Panelin bel vermesini engellemek,
✔ SMT komponentleri sıcaktan korumak
✔ Panel çoklama, paralel çalışma sayesinde üretim hızını artırma.
✔ Opsiyonel üst baskı ile üst yüzeydeki komponentler desteklenerek kalkma veya hatalı montaj problemleri ortadan kaldırılır; komponentler pozisyonlanabilir; gerekli komponentler sıcaktan korunabilir.
Bu sayede lehimleme süreci daha kontrollü, hatasız ve verimli bir şekilde gerçekleştirilebilmektedir.

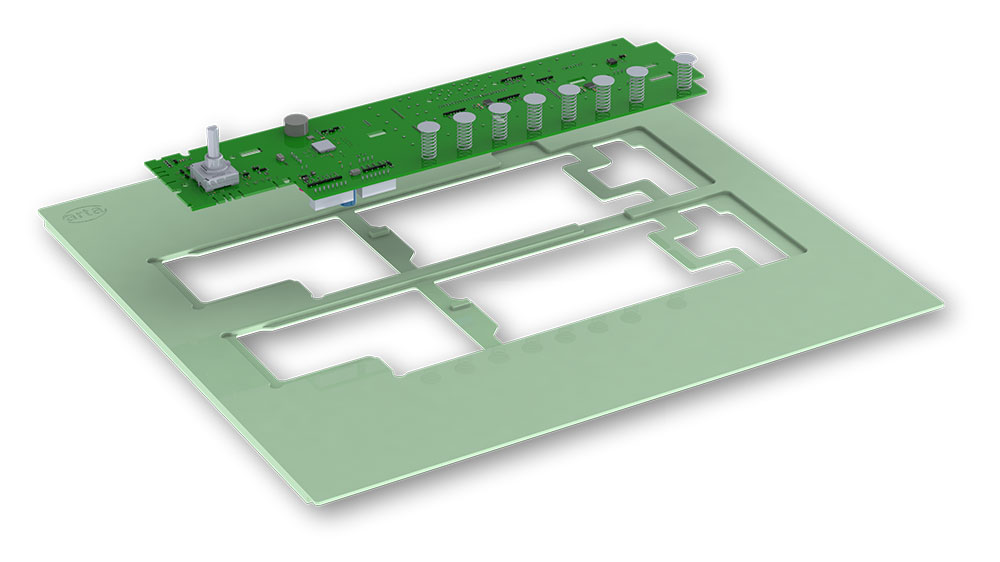

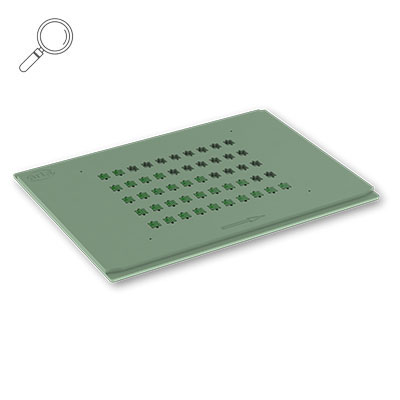

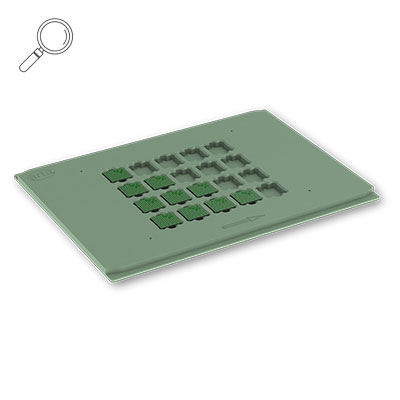

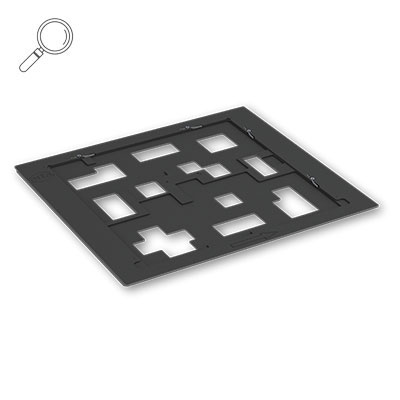

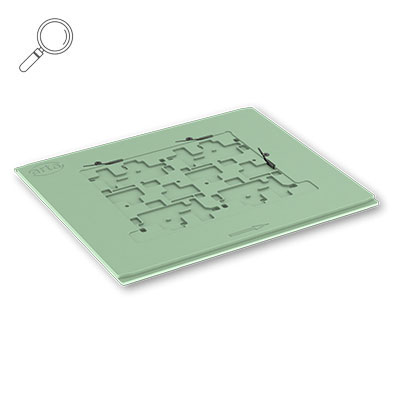

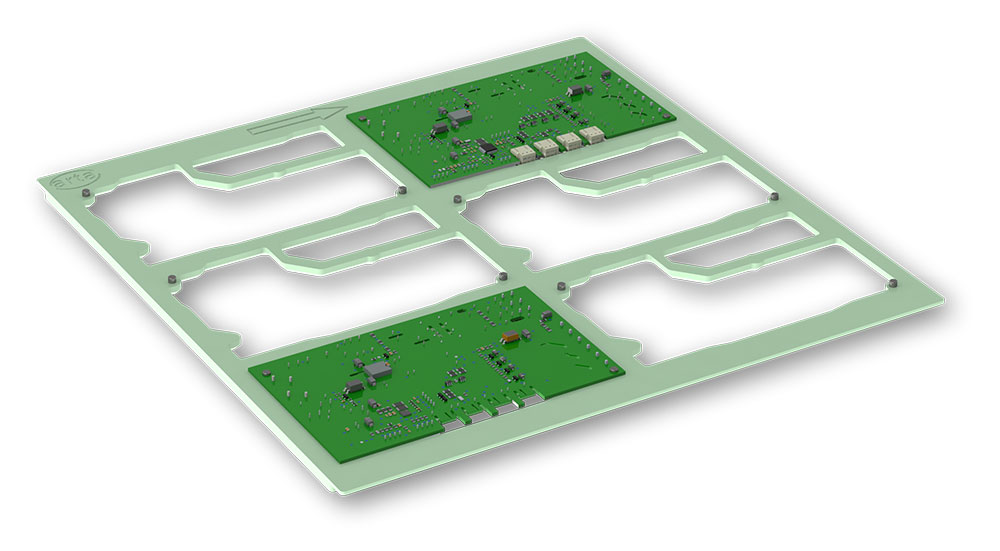

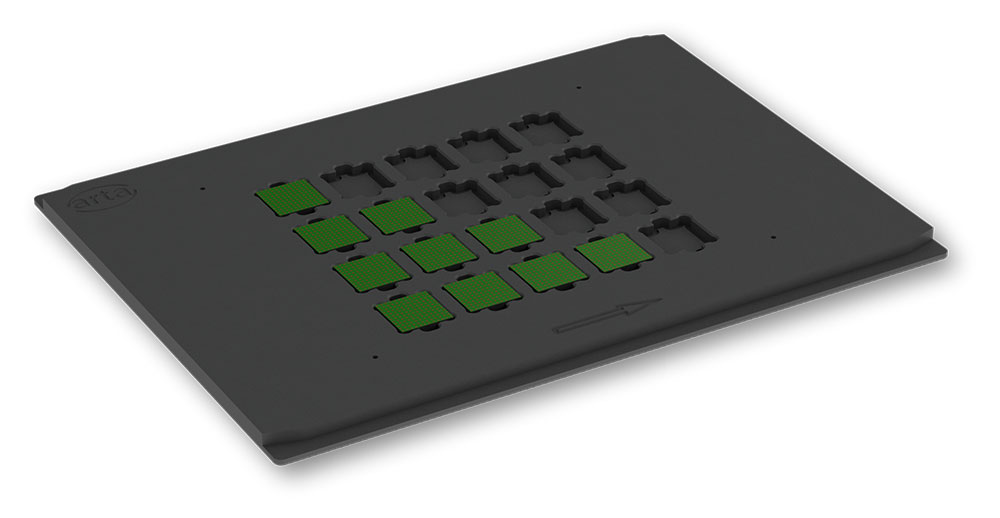

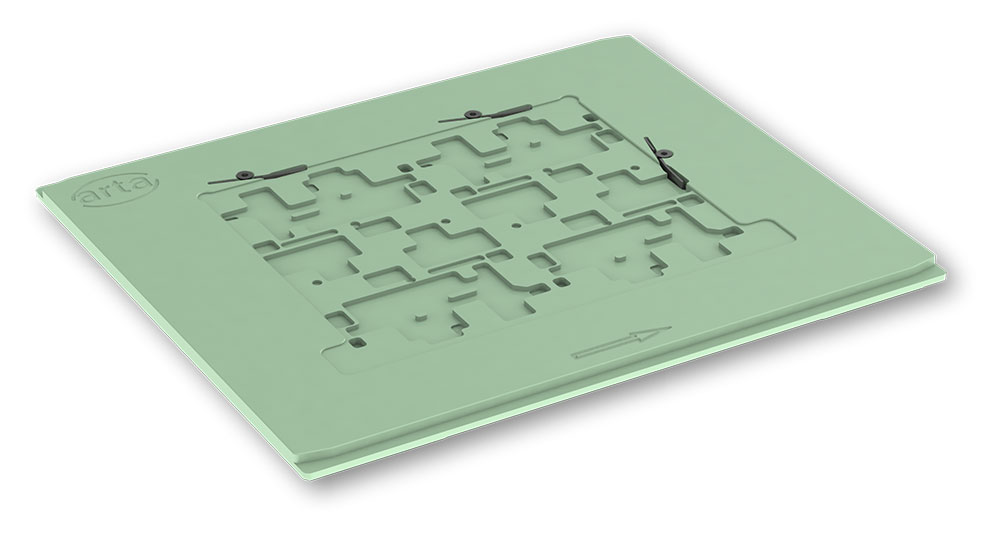

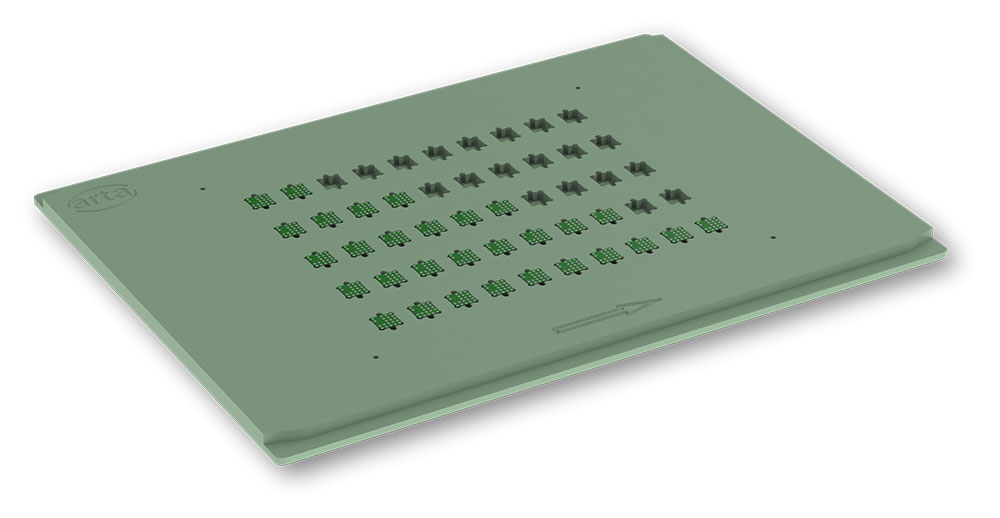

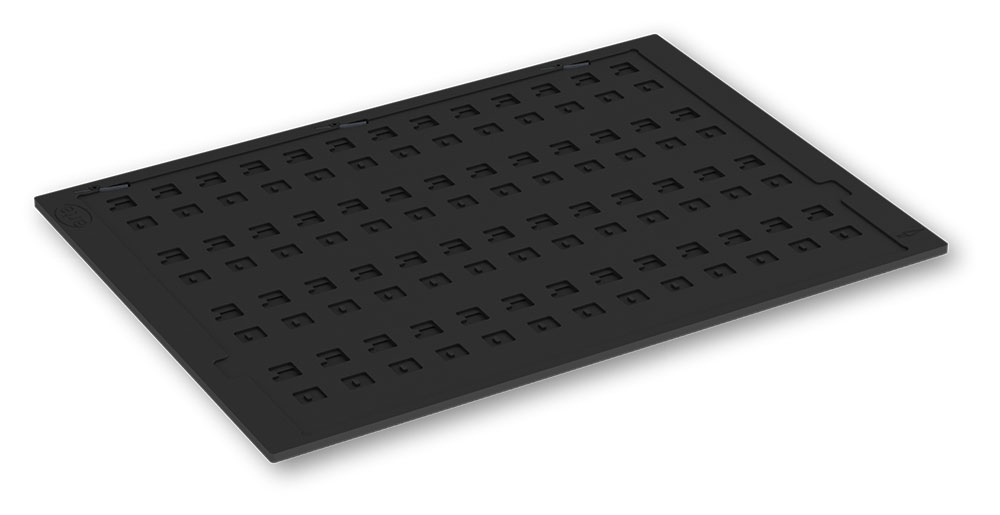

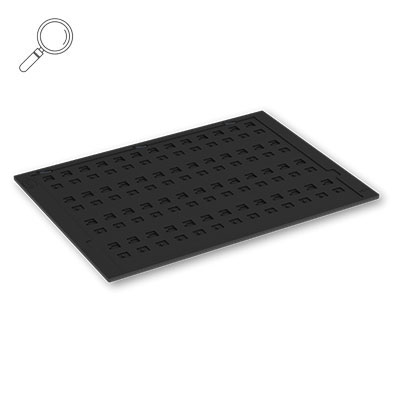

SMT üretim süreçlerinde palet kullanımı öncelikle esnek ve ince PCB’ler için gereklidir. Bunun haricinde de bazı sorunların çözümünde önemli avantajlar sağlar.
✔ Esnek veya ince PCB’leri hat başından krem lehim baskı dahil hat sonuna kadar taşımak için kullanılır.
✔ PCB’de oluşabilecek esnemeleri engeller.
✔ Taşınması zor olan PCB’ler için kullanılır.

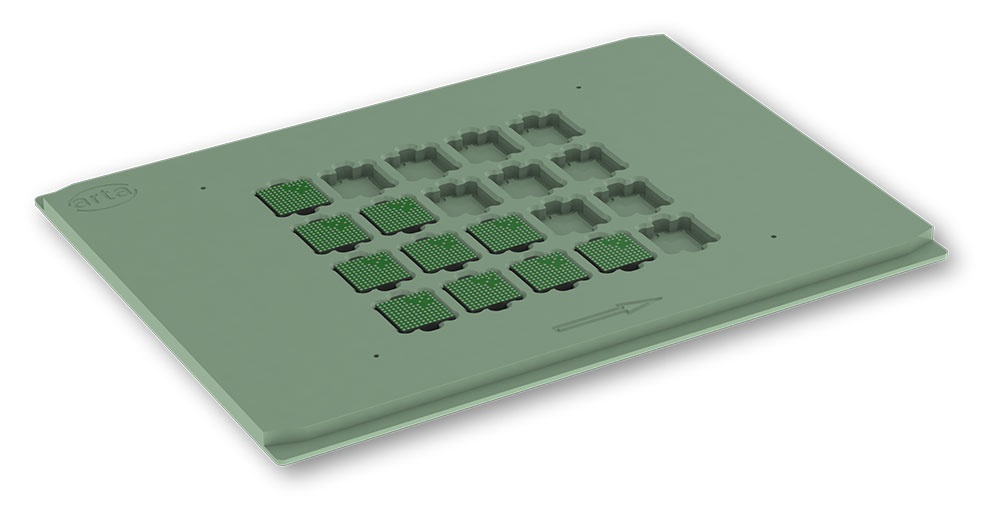

✔ LGA ve QFN gibi komponentlere dizgi öncesi lehim uygulamak ve lehimlemek için kullanılır.
Bu çözümler sayesinde SMT üretim hatlarında hem kalite artışı hem de operasyonel verimlilik elde edilir.

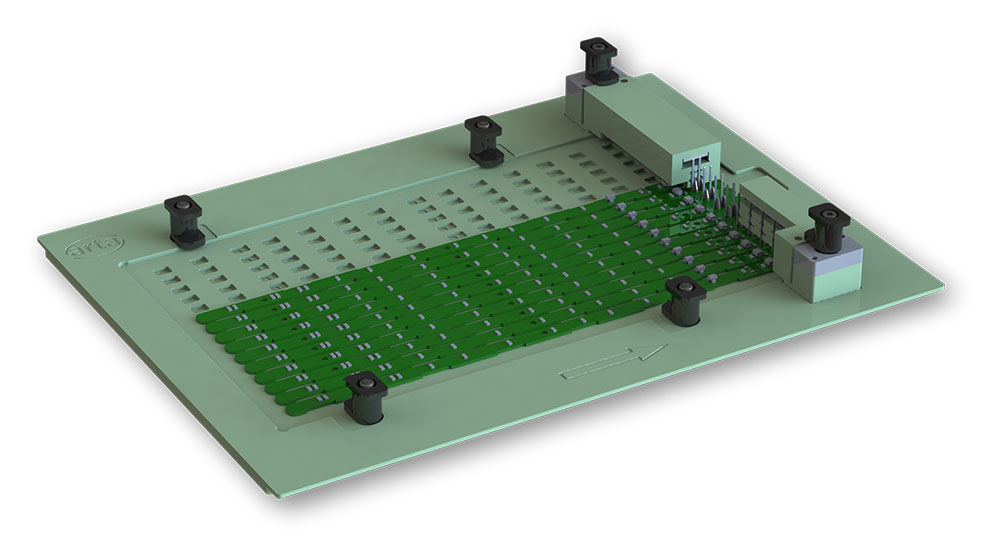

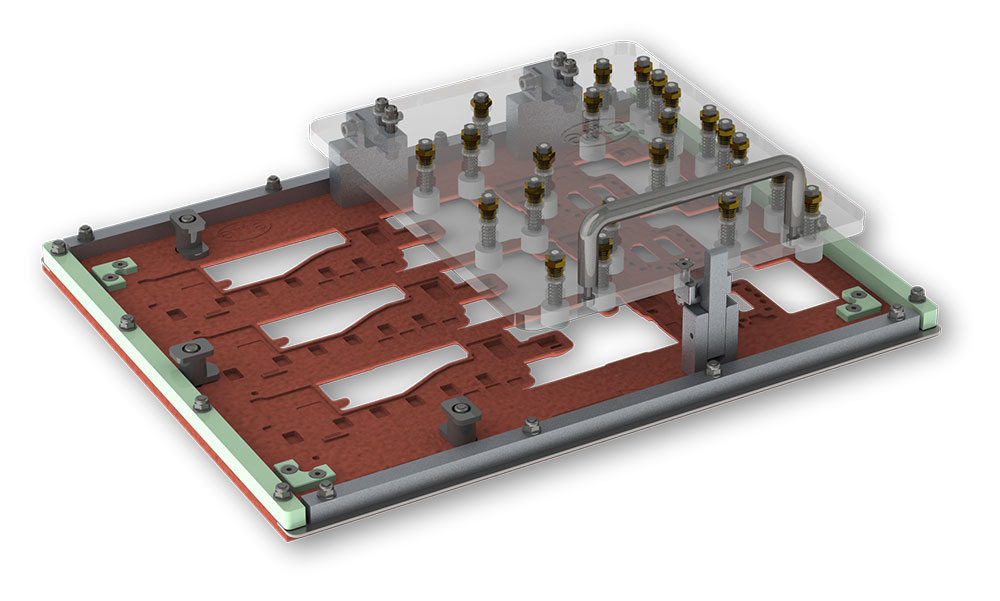

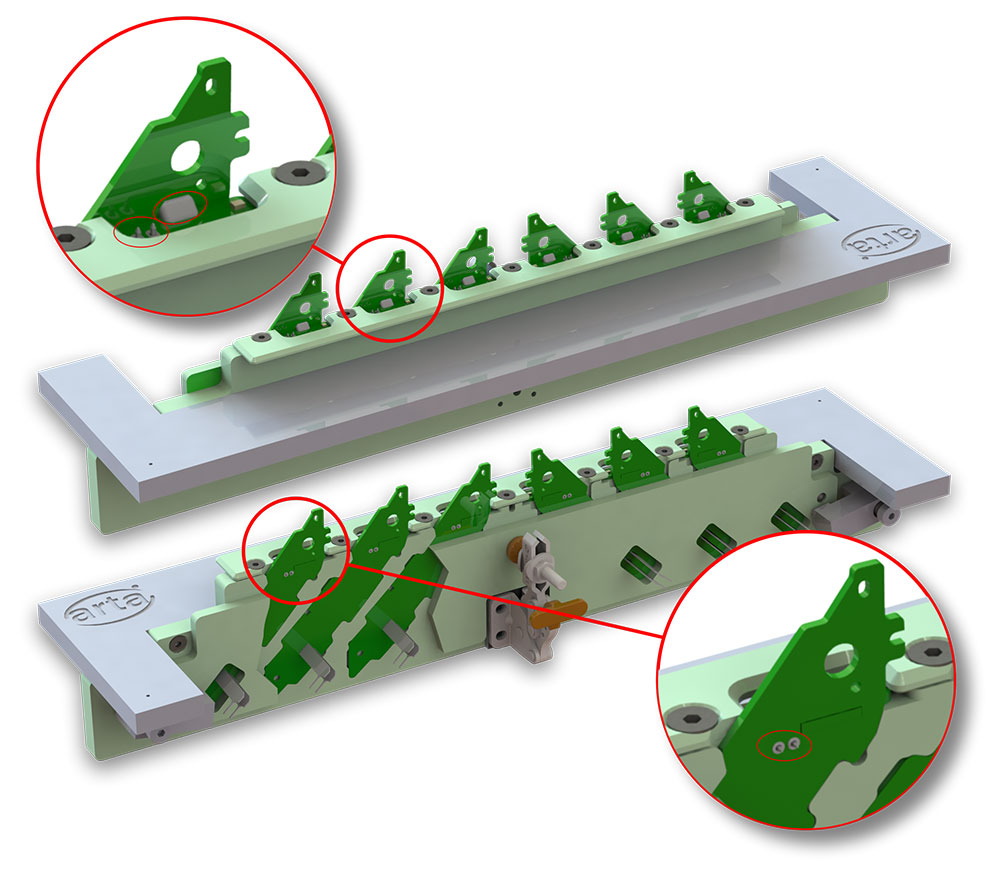

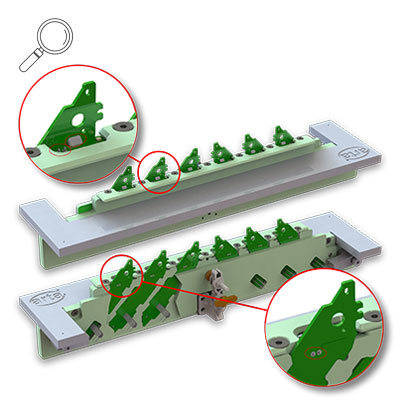

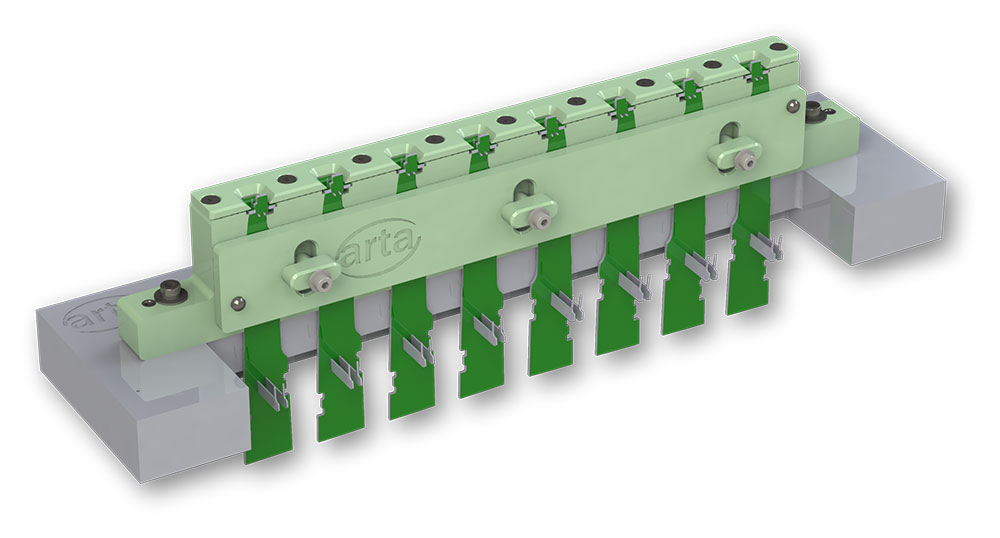

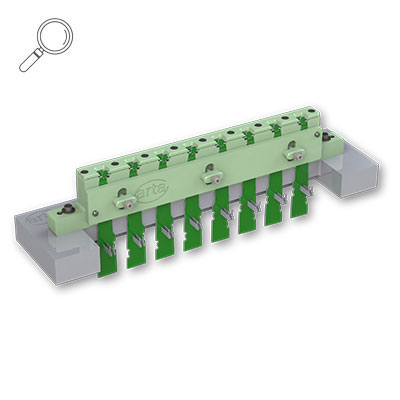

Robotik lehimleme paletleri genellikle komponent sabitlemek için kullanılır.
✔ Komponentleri sabitlemek ve pozisyonlamak için kullanılır.
✔ Panel çoklama, paralel çalışma sayesinde üretim hızını artırır.
✔ PCB birbirine lehimlemede PCB’leri sabitleme için kullanılır.

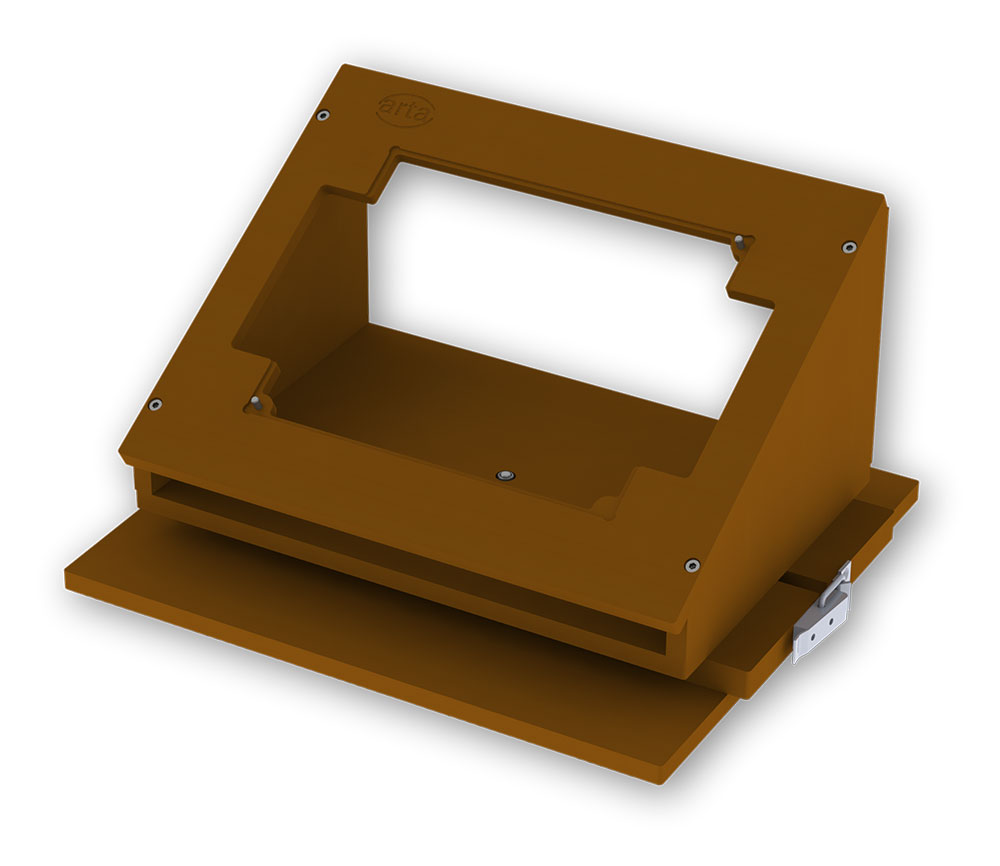

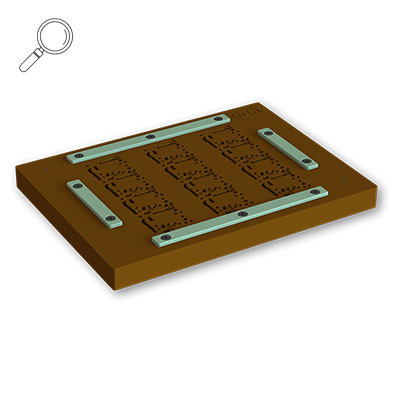

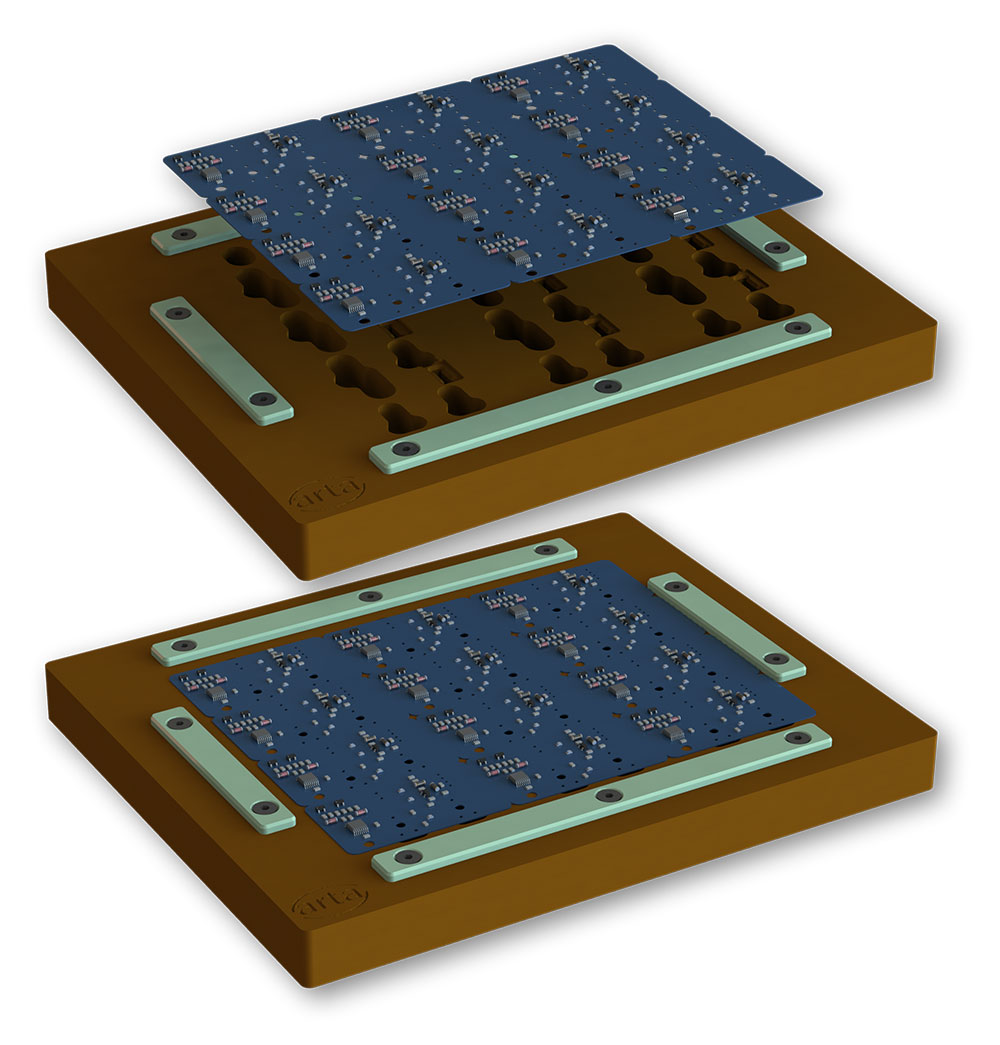

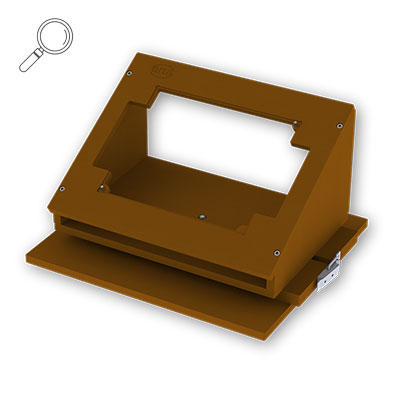

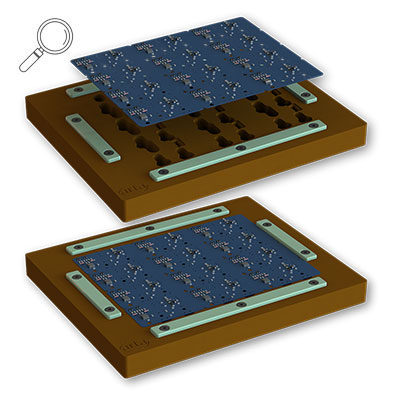

Manuel lehimleme paletleri, özellikle düşük adetli üretimler ve özel uygulamalar için geliştirilmiş pratik çözümler sunar. Operatör kullanımına uygun olarak tasarlanan bu paletler, lehimleme sürecinde hassasiyet, kolaylık ve güvenilirlik sağlar.
✔ Manuel kullanım için ergonomik tasarım,
✔ Komponentlerin doğru pozisyonda sabitleme ve pozisyonlama için kullanılır.
✔ Lehimleme esnasında PCB’nin korumak için kullanılır.
✔ Üretim sürecinde hata riskinin azalmak için kullanılır.
✔ Özel taleplere göre tasarım yapılır.

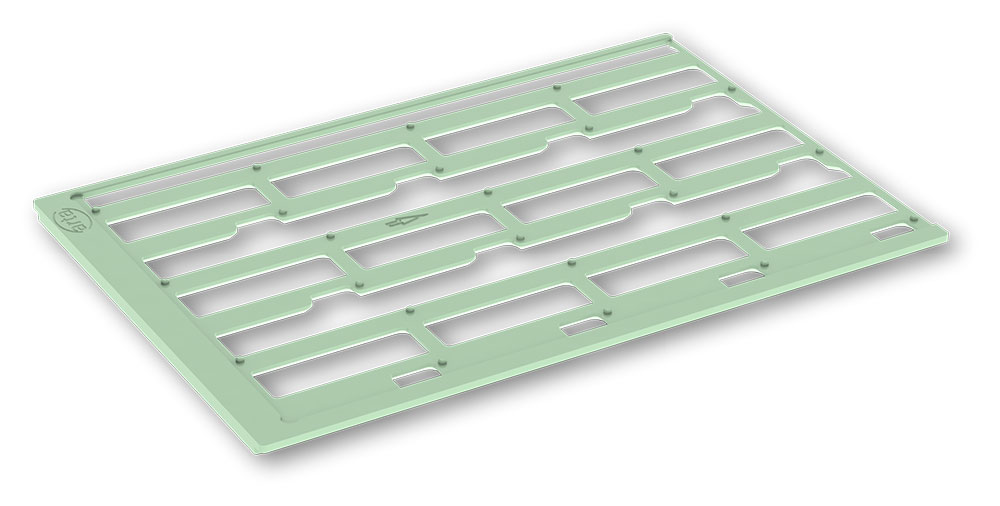

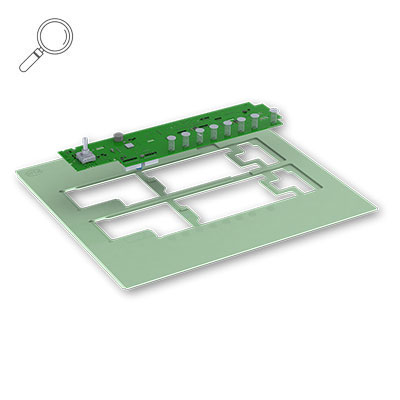

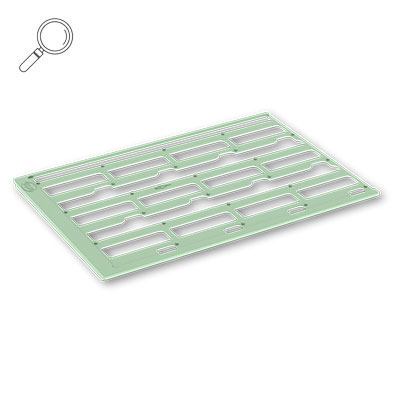

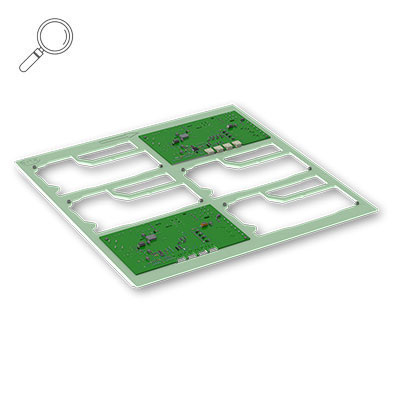

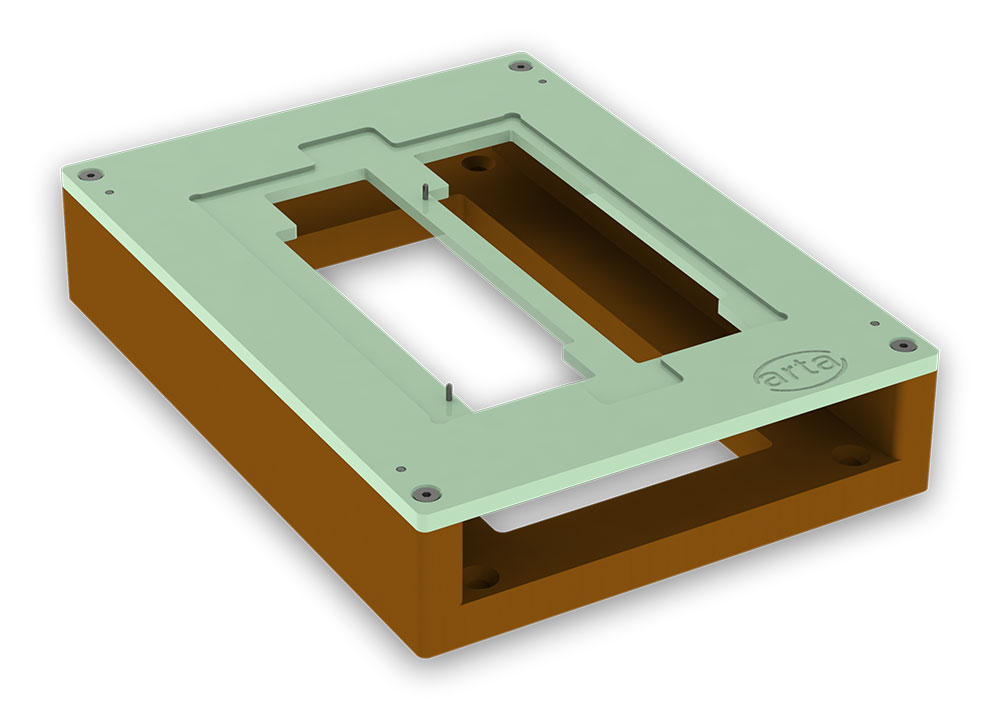

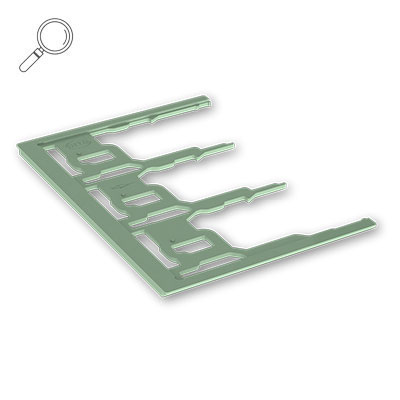

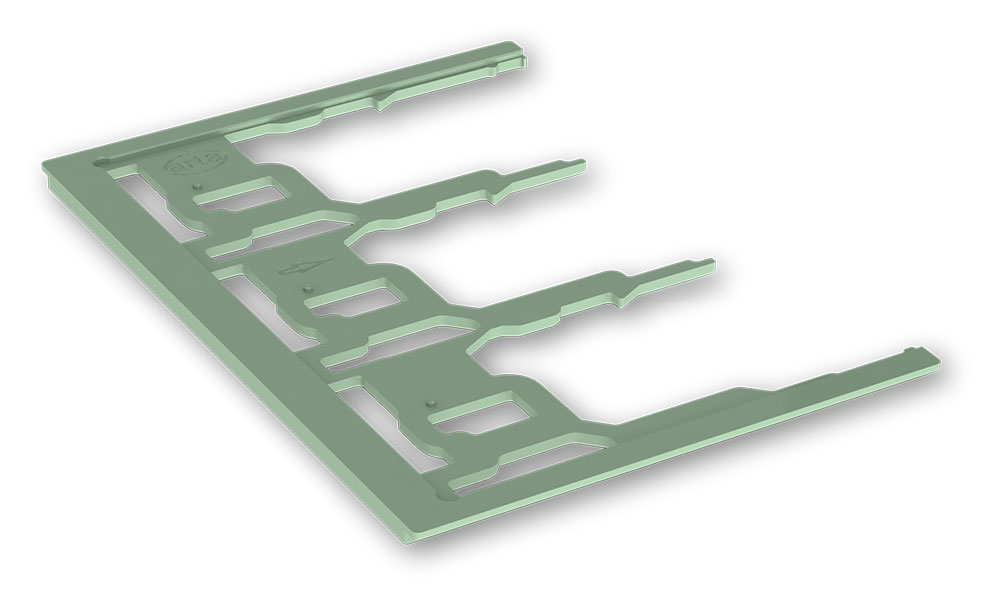

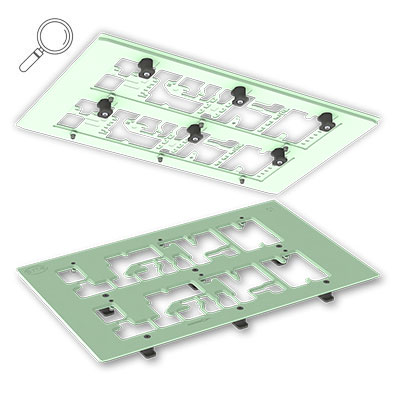

Konformal kaplama öncelikle kaplanmaması gereken komponent ve alanları maskelemek için kullanılmaktadır; maskeleme ile kaplama malzemesinin sızması veya sıçramasıyla oluşabilecek bulaşlar engellenmektedir. Diğer bir amaç panellerin çoklanması veya kesilmiş PCB’lerin panellenerek kaplanmasıdır.
